H2SMART™

H2SMART™

SYSTÈME INTELLIGENT D’ÉCHANTILLONNAGE DE L’HYDROGÈNE POUR LA NITRURE et la NITROCARBURATION

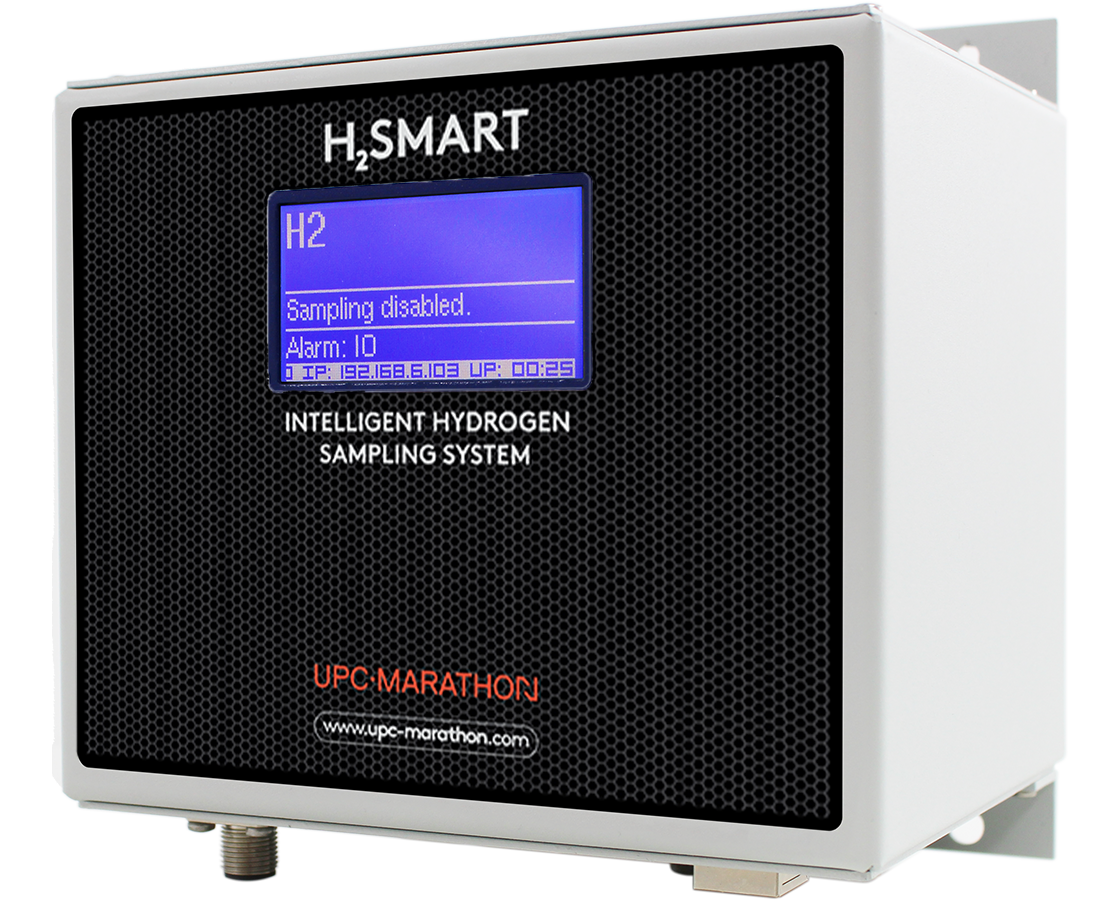

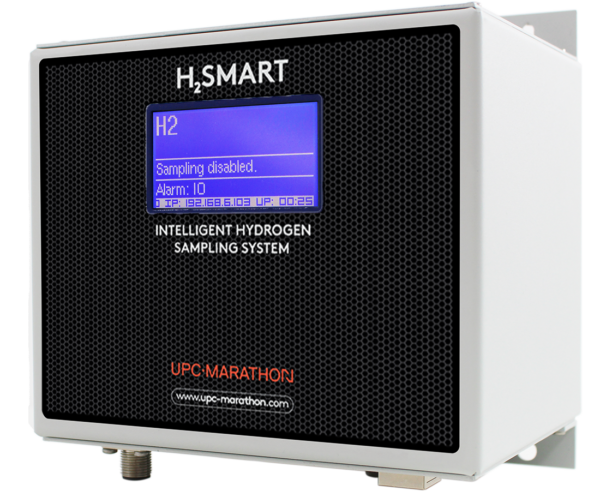

L’analyseur H2Smart™ mesure la teneur en hydrogène avec une grande précision dans les atmosphères de processus. Il est doté d’un système d’échantillonnage intégré avec contrôle de débit pour garantir un échantillonnage et une mesure fiables. L’analyseur H2Smart™ peut être autonome ou intégré à un système de contrôle nouveau ou existant.

H2Smart™ existe en 3 modèles :

  • Modèle de base pour la mesure du % de H2
  • Modèle LT qui comprend les capacités de base plus le calcul simplifié de KN
  • Modèle PRO qui inclut les capacités de la version LT plus le calcul étendu du contenu d’atmosphère, KN, KC, KO et la dissociation





N-Store
Obtenir un devis

Catégories , ,
  • Calcul interne des paramètres du processus
  • La pompe intégrée et le contrôle du débit d’échantillonnage garantissent un échantillonnage fiable
  • Le contrôle interne de la température assure la stabilité, et protège contre la condensation et la contamination
  • Alarmes en cas de défaillance du système, de débit d’échantillonnage hors norme, etc.
  • Cellule de gaz de référence non nécessaire, ce qui simplifie l’installation et l’utilisation
  • Prise en charge des signaux analogiques et des protocoles de communication industriels
  • Bloc de détection et composants électroniques intégrés dans le même boîtier
  • Serveur Web intégré avec accès aux diagnostics, à la configuration et à la maintenance
  • Signaux analogiques et protocoles industriels disponibles
  • Entrées disponibles pour le capteur O2 et la température du capteur O2
  • Précision élevée et reproductibilité
  • Adaptable aux équipements existants et aux nouvelles installations
  • Les dispositifs de communication intégrés interfacent avec les systèmes de supervision et d’automatisation des processus
  • Connexions Ethernet intégrées
  • Possibilité de diagnostic/dépannage à distance
  • Contrôle actif en boucle fermée du débit d’échantillonnage avec avertissement et alarme
  • État du système affiché sur un grand écran LCD facile à lire
Exigences électriques 2,5 A max. à 24 Vcc
Sorties 2 analogiques, sources, isolées individuellement,
4–20 mA (R < 500 Ohm)
4 sorties numériques, 24 Vcc, 0,7 A max.
Entrées 1 capteur de température analogique dédié (en option)
2 numériques, 24 Vcc
Poids 8.8 lb. / 4 kg
Dimensions 7,5″ x 6,7″ x 5,5″ (H x l x P)
190 mm x 170 mm x 140 mm (H x l x P)
Raccordement au processus tube de ¼ » (adaptateur de tube de 6 mm disponible)
Précision
Linéarité < 0,5 % de la pleine échelle
Reproductibilité < 0,5 % de la pleine échelle
Dérive du zéro < 0,5 % de la pleine échelle par mois
Débit d’échantillonnage 0,5 l/min/(1 CFH) contrôlé
Temps de réponse 95 % en 30 s à 0,5 l/min/(1 CFH)

Étalonnage en usine

H2Smart™ est livré étalonné en usine et prêt à être utilisé dès sa sortie de la boîte. Pour prolonger ses performances et garantir une précision de mesure continue, nous recommandons un étalonnage annuel en usine, accompagné d’un certificat.



CARACTÉRISTIQUES OPTIONS De base OPTIONS LT OPTIONS PRO
Mesure en % de H2 • • •
Calcul simplifié de KN* •
Modbus TCP/IP • • •
Profibus, Modbus RTU ou CAN Bus ⏹ ⏹ ⏹
Sonde O2 (option FNC) ⏹ ⏹ ⏹
Assemblage de plaque ⏹ ⏹ ⏹
Enregistreur de graphiques ⏹ ⏹ ⏹
  • Standard

⏹ En option

* Calcul simplifié de KN : pour les atmosphères NH3 et dNH3 uniquement

** Calcul complet de KN, KC ou KO : pour les atmosphères NH3, dNH3, CO, CO2, N2 et H2O
