- VALVE-TRONIC PLUS™ -

VALVE-TRONIC PLUS™

VALVE-TRONIC PLUS™

MESURE ET CONTRÔLE DE DÉBIT POUR LES GAZ ET LES LIQUIDES

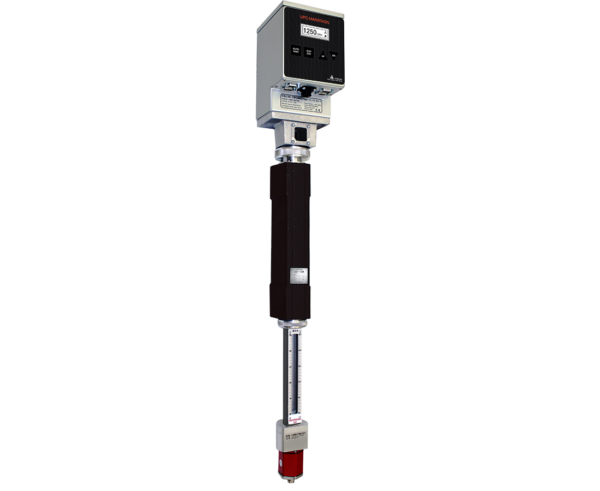

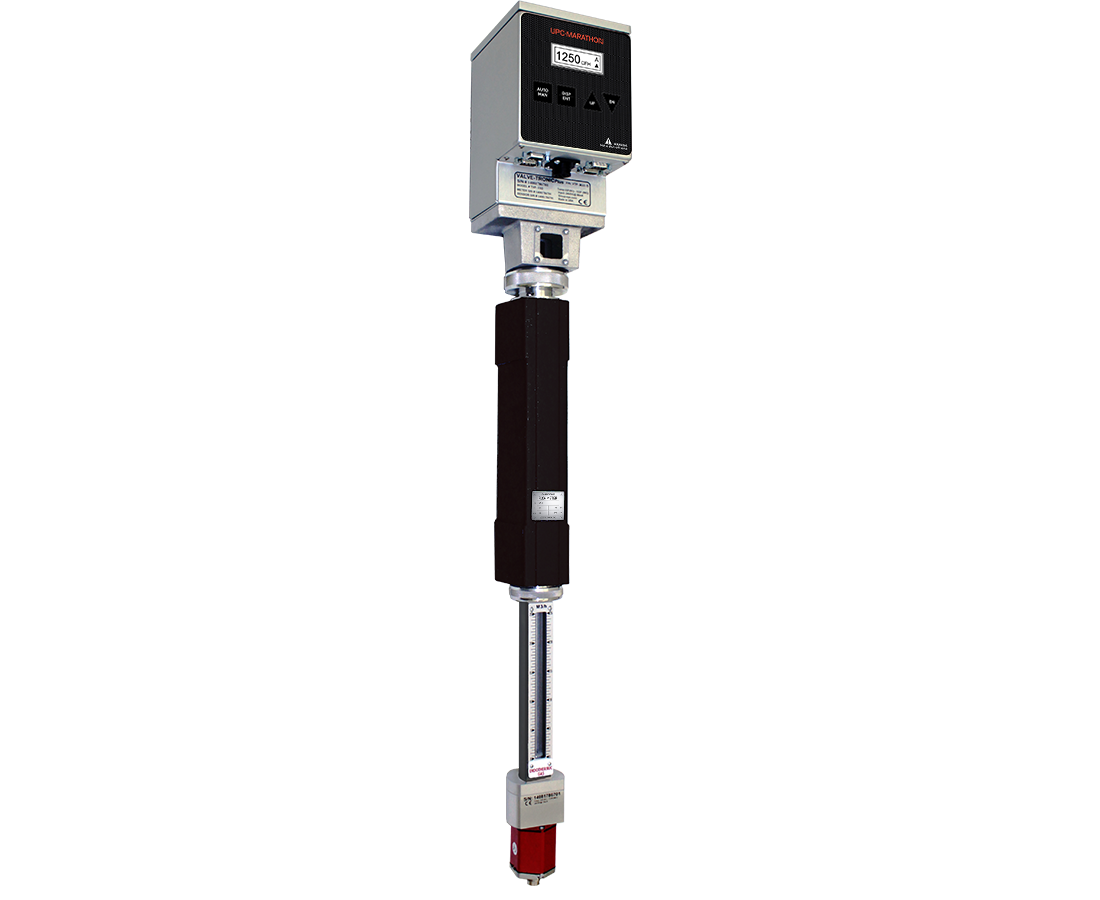

Le régulateur électronique de débit Valve-Tronic Plus™ est conçu pour être utilisé dans des applications industrielles très exigeantes qui nécessitent une mesure et une régulation précise du débit. Il peut fonctionner comme un régulateur autonome pour les applications de base ou devenir une partie intégrante d’un système de contrôle de processus pour la régulation automatique de débit.

N-Store
Obtenir un devis

Catégories , ,
  • Le grand écran LCD fournit des informations vitales telles que le débit réel, le débit totalisé, la position de la valve, les alarmes et les messages de diagnostic
  • Unités d’ingénierie programmables sur le terrain
  • Configurable pour réguler en fonction du débit ou de la position de la valve pour les applications où la variable du processus (PV) est le point de rosée, le potentiel de carbone, etc.
  • Modbus TCP standard pour une intégration facile avec les systèmes de contrôle
  • Activation manuelle de la valeur possible
  • Facile à installer
  • Idéal pour les clients qui ont besoin de réguler et d’enregistrer les débits pour la conformité NADCAP, AMS2750D ou CQI 9
  • Étalonnage du zéro et du réglage de l’étendue
  • Étalonnage polynomial avancé pour une grande précision sur toute la plage de mesure
  • Serveur Web intégré avec accès à distance à l’appareil
  • Contrôle complet du point de consigne PID
  • talonnage dans un laboratoire ultramoderne accrédité ISO/CEI 17025:2005
  • Menus de programmation simples et intuitifs
Exigences électriques 500 mA à 24 Vcc ±10 %
Entrée numérique 1 entrée, 24 Vcc (programmable)
Sortie numérique 3 sorties, 24 Vcc, 1,0 A max. (programmable)
Signal d’entrée du point de consigne 4-20 mA, isolé
Signal de sortie débit/total 4-20 mA, isolé
Échelle
Air (70°F; 14.7 PSIA / 21°C; 1 bar)
Modèle S: 4-100 CFH (0-3 m3/hr)
Modèle M: 10-1500 CFH (0-42 m3/hr)
Modèle L: 150-18,000 CFH (4-510 m3/hr)
Liquide
Modèle SF: 0.2-25 GPH (0.75-95 l/hr)
Turndown Ratio:
Modèle S: 10:1
Modèle M: 12.5:1
Modèle L: 15:1
Précision † VDE/VDI 3513, feuille 2, qG = 50 %
Modèle S/SF: 5%
Modèle M: 4%
Modèle L: 3%
Température max. de fonctionnement
Ambiante 140°F (60°C)
Fluide 200°F (93°C)
Pression maximale 100 PSIG (7 bar)
Pression max. de fonctionnement
S/SF: 90 PSIG (6 bar)
Modèle M: 75, 90 PSIG (5, 6 bar)
Modèle L: 5, 10, 30, 75 PSIG (⅓, 0.7, 2, 5 bar)
Chute de pression ≤ 2” wcg (5 mbar)
Pression d’entrée recommandée : ≥ 0,5 PSI ; 14″ de colonne d’eau (35 mbar)



  • Cémentation
  • Recuit
  • Mélange de gaz
  • Durcissement neutre
  • Nitruration
  • Frittage



COMPATIBILITÉ

  • Tous types et mélanges de gaz
  • Liquides, y compris l’eau, l’alcool et le méthanol



* Si vous avez des doutes au sujet de la compatibilité gazeuse ou liquide de votre application, veuillez contacter votre représentant Waukee.
